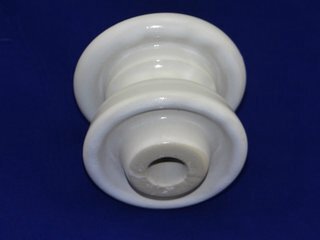

蝶式绝缘子

　　低压蝶式绝缘子技术参数表

产品 型号	图 号	主要尺寸 mm							瓷件机械破坏强度 不小于 kN	工频电压 不小于 kV		重量 kg
		H	h	D	d	d1	d2	R		干闪	湿闪
ED-1	3	90	46	100	95	50	22	12	12	22	10	0.8
ED-2	3	75	38	80	75	42	20	10	10	18	9	0.5
ED-3	3	65	34	70	65	36	16	8	8	16	7	0.25

　　高压蝶式绝缘子技术参数表

型 号	图 号	额定电压 kV   r.m.s	主要尺寸 mm					工频电压kV r.m.s不小于			机械破坏 负荷 kN 不小于	重 量 kg
			H	D	d1	d2	R	干闪	湿闪	击穿
E-10	1	10	175	180	70	26	12	60	32	78	15	3.5
E-6	1	6	145	150	68	26	12	50	26	65	15	1.8
E-1	2	-	180	150	74	26	12	45	27	78	20	4.0
E-2	2	-	150	130	72	26	12	38	23	65	20	2.2
