跌落式熔断器RW11

　　一、用途
　　户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
　　二、使用条件
　　1.适用于环境温度上限40℃，下限-30℃之内。
　　2.海拔不超过1000m，风速不大于35m/s
　　3.熔断器不适用于下述场所
　　3.1有燃料或爆炸危险的场所。
　　3.2有剧烈震动或冲击的场所。
　　3.3有异电化学气体作用及严重空气污秽，烟雾地区。

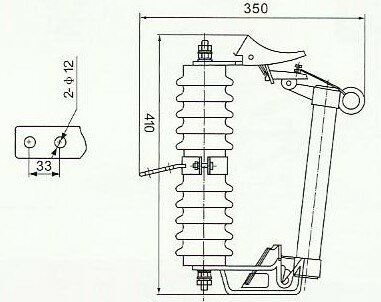

　　三、结构简介
　　熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

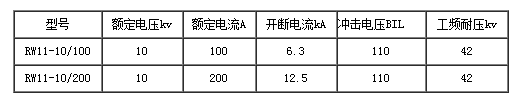

　　四。RW11-10KV户外高压跌落式熔断器技术参数
