（H)RW10-10F户外高压跌落式熔断器

　　跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
　　跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
　　二、用途
　　户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
　　三、使用条件
　　1.适用于环境温度上限40℃，下限-30℃之内。
　　2.海拔不超过1000m，风速不大于35m/s
　　3.熔断器不适用于下述场所
　　3.1有燃料或爆炸危险的场所。
　　3.2有剧烈震动或冲击的场所。
　　3.3有异电化学气体作用及严重空气污秽，烟雾地区。
　　四、结构简介
　　熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

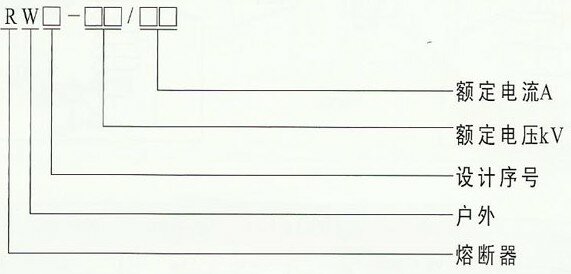

　　五。（H）RW10-10F户外高压跌落式熔断器

型号	额定电压kv	额定电流A	开断电流kA	冲击电压BIL	工频耐压kv
RW10-10F/100	10	100	6.3	110	42
RW10-10F/200	10	200	12.5	110	42

型号	额定电压kv	额定电流A	开断电流kA	冲击电压BIL	工频耐压kv
HRW10-10F/100	10	100	6.3	110	42
HRW10-10F/200	10	200	12.5	110	42
